原标题：GPU再多也缺电？摩根大通：192亿美元电力芯片才是真命门
摩根大通最新研报揭示，AI算力竞赛背后隐藏着一个被忽视的关键瓶颈——电力半导体。尽管市场聚焦于GPU出货量，但真正决定AI数据中心能否高效运行的，是支撑其庞大能耗的供电基础设施。
报告基于第一性原则推演AI数据中心完整供电链路，指出当前主流采用五级交流供电架构：电网10-35kV交流电经变压器降压至400-480V，再通过UPS、PDU、服务器电源及VRM稳压模块，最终供给GPU。每级转换损失2%-5%，端到端效率仅85%-88%。以单机架100kW计算，约15kW转化为废热，需额外冷却系统处理。
摩根大通测算，2028年全球AI数据中心将新增约81GW装机容量（含63GW新建与18GW替换），其中AI芯片功耗占54GW。支撑这一规模所需的电力半导体市场，单瓦价值将从当前175美元提升至260美元，推动总市场规模从2025年的27亿美元跃升至2028年的192亿美元，三年复合增长率高达82%。

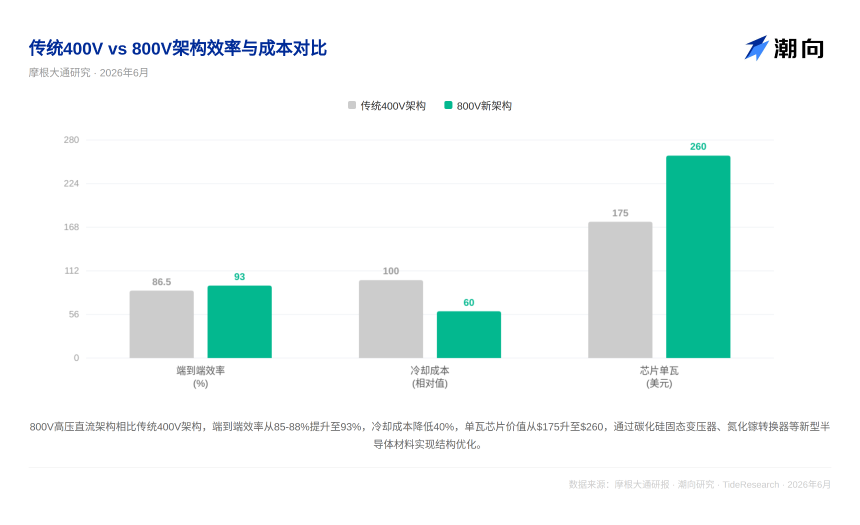

核心驱动力来自800V高压直流（HVDC）架构革命。该架构通过将电压从400V提升至800V，使电流减半、铜损降至四分之一。更重要的是，它引入四大新型半导体节点：碳化硅（SiC）固态变压器、SiC固态断路器、直流原生电池备份单元（含双向DC-DC与BMS芯片）、以及机架级800V转低压DC-DC转换器，大幅提高系统半导体含量。
技术路线图显示，2026–2027年仍以传统400V架构为主，但改造已启动；2027年下半年起，英伟达Kyber机架（单架600kW）将推动800V原生方案规模化落地；2028年后，固态变压器（SST）成熟，实现设备集成化。

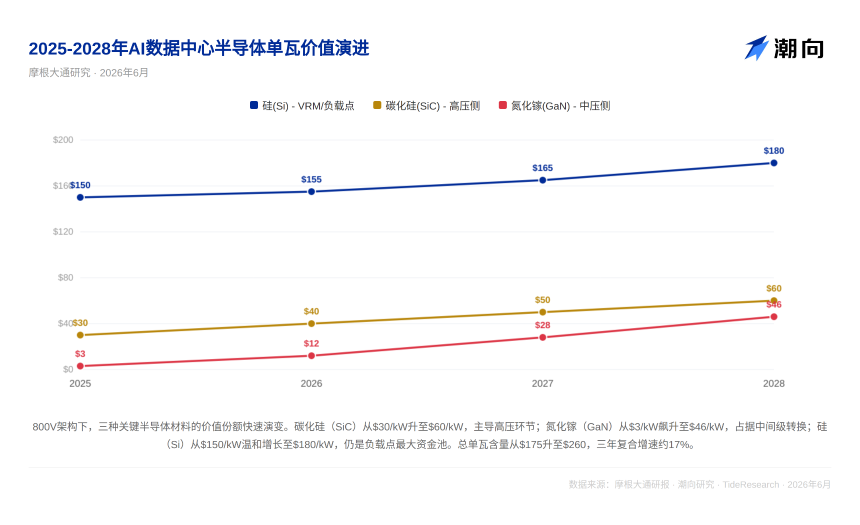

材料层面，SiC主导高压环节，单瓦价值从30美元升至60美元；GaN在中间转换层爆发，从3美元飙升至46美元；硅基器件凭借性价比守住VRM/负载点最大份额，单瓦价值从150美元温和增至180美元。
关键玩家格局初现：英飞凌（全链条布局最强）、MPS（VRM龙头，英伟达核心供应商）与瑞萨在中间转换及负载点占据领先；TI、意法半导体、Navitas（GaN领先）、ADI、安森美、罗姆、Innoscience、AOS和Wolfspeed亦被纳入核心覆盖名单。
报告强调，电力半导体虽在AI基建中占比不大，却是“没有它，再多GPU也跑不起来”的真命门。然而，两大风险未被充分讨论：一是美国电网扩容周期（中位3–5年）远长于数据中心建设周期（约2年），2028年81GW装机目标或受电网制约；二是英伟达在Kyber机架中掌握电力供应链选择权，直接影响厂商竞争格局。值得注意的是，摩根大通与英飞凌、意法半导体等覆盖公司存在投行业务关系，投资者应审慎看待个股推荐。
